JUNTA ANTISÍSMICA FLEXIBLE

JUNTA ANTISÍSMICA FLEXIBLE

Una junta antisísmica flexible es un dispositivo de ingeniería diseñado para absorber los movimientos relativos entre dos estructuras contiguas (como losas, muros, pisos o techos) causados por fenómenos sísmicos, vibraciones, asentamientos o dilataciones térmicas. Su función principal es mantener la integridad estructural y operativa de los edificios o instalaciones durante y después de un sismo.

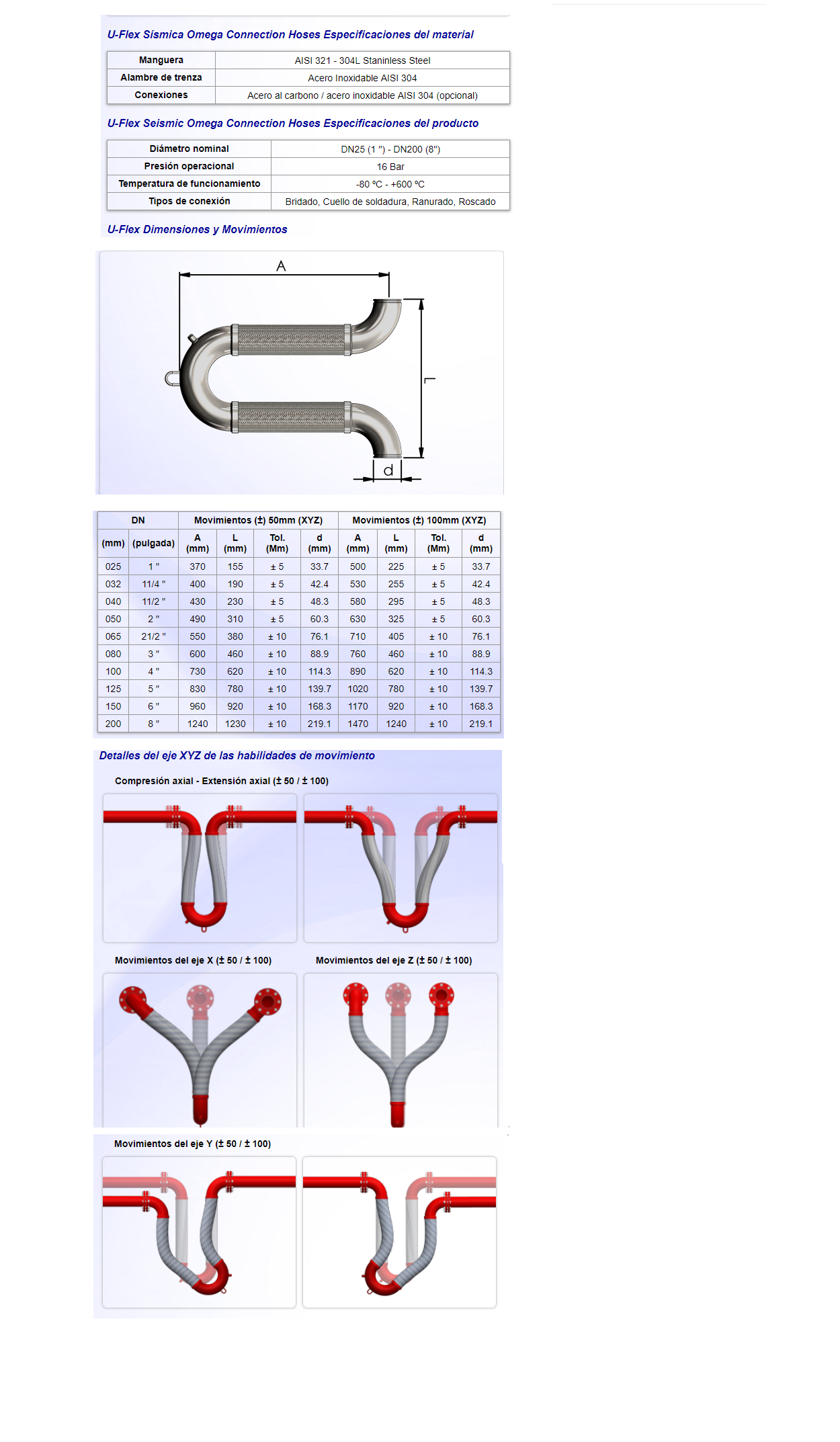

Tipo U – Junta Flexible Estándar

Aplicación: Compensación de dilataciones lineales y absorción de pequeñas vibraciones.
Características:

• Forma de «U» para mayor recorrido axial.

• Diseño compacto.

• Ideal para instalaciones con espacio limitado.

• Disponible en acero inoxidable AISI 304 / 321.

---

Tipo V – Seismic Omega Connection

Aplicación: Protección sísmica y movimientos tridimensionales.
Características:

• Absorbe movimientos en los ejes X, Y, Z (3D).

• Reduce puntos de fijación y espacio requerido.

• Sustituye juntas de expansión convencionales.

• Movimiento axial, lateral y angular simultáneo.

• Hasta ±100 mm de movimiento por eje.

Datos técnicos destacados:

• Diámetro: DN25 – DN200

• Presión: 16 bar

• Temp. trabajo: -80°C a +600°C

• Conexiones: brida, soldadura, roscado, ranurado

---

Tipo XYZ – Alta Flexibilidad Multidireccional

Aplicación: Sistemas con exigencia de máxima libertad de movimiento.
Características:

• Capacidad de movimiento en los tres ejes (X, Y, Z).

• Alta resistencia a cargas cíclicas y vibración.

• Ideal para instalaciones sísmicamente activas o con maquinaria pesada.

Opciones personalizadas disponibles: longitudes especiales, conexiones mixtas, y trenzas reforzadas.

---

Tipo UW – Alta Capacidad de Movimiento

Aplicación: Aplicaciones donde se requiere más desplazamiento sin comprometer espacio.
Características:

• Mayor longitud efectiva para movimientos prolongados.

• Diseñada para máxima absorción de dilatación y vibración.

• Óptima para entornos industriales, mineros y de energía.

Rango de movimiento:

• Movimiento en XYZ hasta ±100 mm

• Diámetro: DN25 – DN200

• Temperatura: -80°C a +600°C

---

Comparación Rápida

---

¿Por qué elegir nuestras juntas flexibles?

✅ Fabricación con acero inoxidable AISI 304/321
✅ Conexiones personalizadas según proyecto
✅ Alta resistencia térmica y mecánica
✅ Certificación y prueba hidrostática previa a entrega

---

¿Deseas una recomendación técnica?

Contáctanos para ayudarte a elegir la junta más adecuada para tu proyecto.
www.turflexperu.com

protección sísmica, el costo de instalación es menor en comparación con las juntas de expansión convencionales, considerando la menor necesidad de espacio y puntos de fijación y la capacidad de las instalaciones anidadas.

Una de sus ventajas más significativas es la comparación con el uso de juntas de expansión y tuberías convencionales para absorber vibraciones, imponiendo una menor carga a la tubería principal.

V-Flex Seismic Omega Connection Mangueras Especificaciones del material

Manguera	Acero inoxidable AISI 321 – 304L
Trenza de alambre	Acero inoxidable AISI 304
Conexiones	Acero al carbono / acero inoxidable AISI 304 (opcional)

V-Flex Seismic Omega Connection Hoses Especificaciones del producto

Diámetro nominal	DN25 (1 «) – DN200 (8»)
Presión operacional	16 Bar
Temperatura de funcionamiento	-80 ºC – +600 ºC
Tipos de conexión	Brida, cuello de soldadura, ranurado, roscado

Dimensiones y movimientos de V-Flex



DN		Movimientos (±) 50 mm (XYZ)				Movimientos (±) 100 mm (XYZ)
(mm)	(pulgada)	A (mm)	L (mm)	Tol. (Mm)	d (mm)	A (mm)	L (mm)	Tol. (Mm)	d (mm)
025	1 «	240	510	± 5	33.7	320	660	± 5	33.7
032	11/4 «	270	570	± 5	42.4	360	740	± 5	42.4
040	11/2 «	330	700	± 5	48.3	410	850	± 5	48.3
050	2 «	350	760	± 5	60.3	460	980	± 5	60.3
065	21/2 «	420	920	± 10	76.1	540	1150	± 10	76.1
080	3 «	520	1130	± 10	88.9	600	1290	± 10	88.9
100	4 «	550	1230	± 10	114.3	640	1400	± 10	114.3
125	5 «	680	1530	± 10	139.7	700	1550	± 10	139.7
150	6 «	760	1730	± 10	168.3	830	1840	± 10	168.3
200	8 «	850	1990	± 10	219.1	960	2160	± 10	219.1

XYZ Axis Detalles de las habilidades de movimiento

Compresión Axial – Extensión Axial (± 50 / ± 100)
Movimientos del eje X (± 50 / ± 100)	Movimientos del eje Z (± 50 / ± 100)
Movimientos del eje Y (± 50 / ± 100)

                                                   Movimientos del eje Y (± 50 / ± 100)

UW-Flex Dimensiones y Movimientos

DN		Movimientos (±) 50mm (XYZ)				Movimientos (±) 100mm (XYZ)
(mm)	(pulgada)	A (mm)	L (mm)	Tol. (Mm)	d (mm)	A (mm)	L (mm)	Tol. (Mm)	d (mm)
025	1 «	380	520	± 5	33.7	500	640	± 5	33.7
032	11/4 «	440	620	± 5	42.4	550	740	± 5	42.4
040	11/2 «	470	670	± 5	48.3	600	800	± 5	48.3
050	2 «	540	770	± 5	60.3	690	920	± 5	60.3
065	21/2 «	600	870	± 10	76.1	750	1010	± 10	76.1
080	3 «	680	980	± 10	88.9	830	1120	± 10	88.9
100	4 «	800	1210	± 10	114.3	980	1380	± 10	114.3
125	5 «	1010	1520	± 10	139.7	1250	1770	± 10	139.7
150	6 «	1100	1690	± 10	168.3	1330	1940	± 10	168.3
200	8 «	1300	2100	± 10	219.1	1550	2360	± 10	219.1
